A qualidade de uma etiqueta eletrônica começa no seu módulo de display. O quanto o texto é nítido, o quanto o vermelho e o amarelo são fiéis, se a etiqueta continua atualizando dentro de um freezer e quantos anos ela dura são decididos principalmente dentro do módulo de papel eletrônico — pelo filme de tinta, pelo backplane, pelo chip driver e pela forma de onda —, e não pela carcaça em volta. É por isso que as nossas etiquetas Classic, Lite, Slim e Rock usam módulos de apenas dois dos principais fabricantes chineses de módulos de papel eletrônico, ambos baseados em filme de tinta eletrônica E Ink, e por isso cada tamanho principal tem fornecimento duplo. (A série Swift, um produto OEM etiquetado que distribuímos, usa o fornecimento de módulos do seu próprio fabricante.)

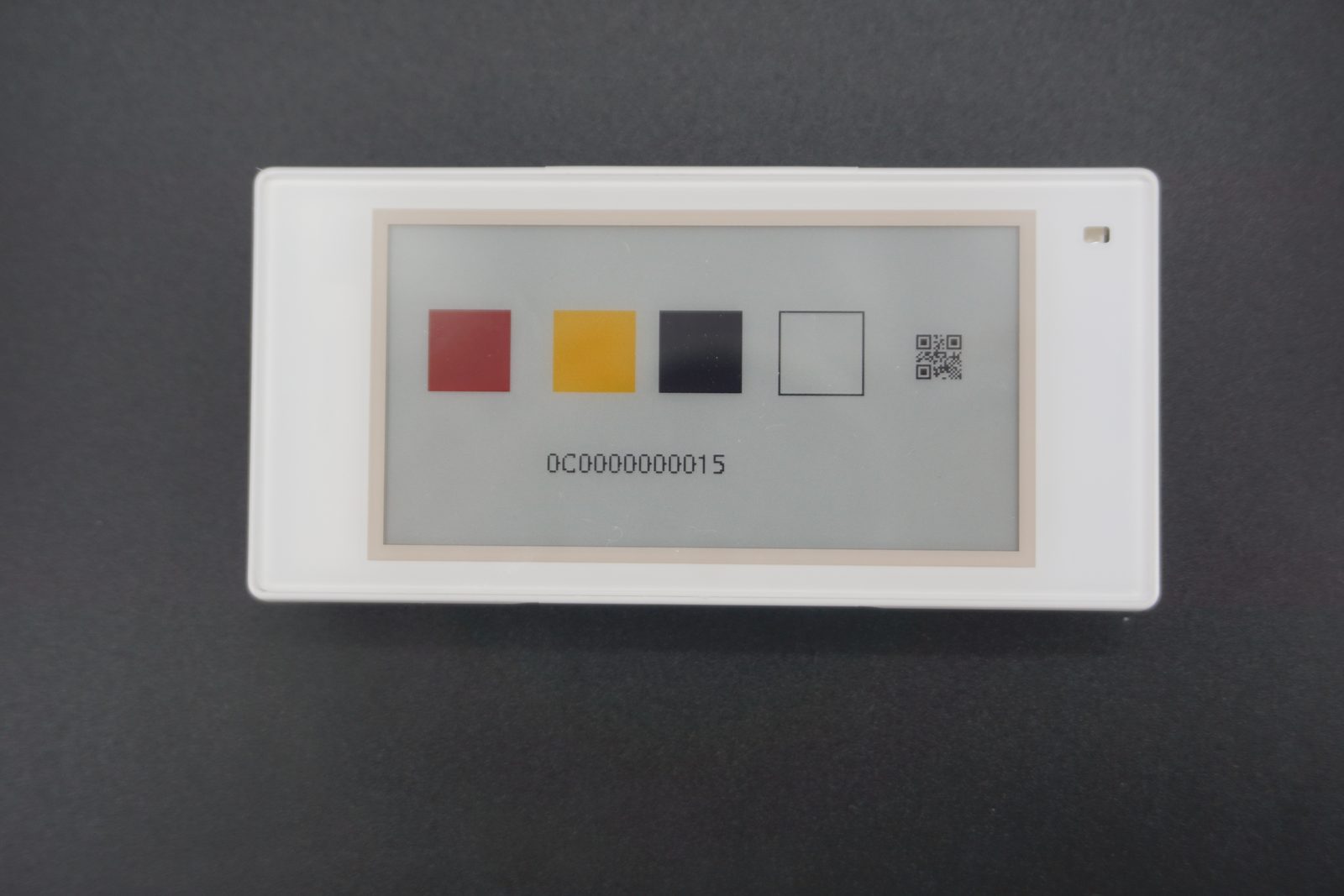

Uma linha de produção de módulos em um dos nossos fabricantes e uma etiqueta de quatro cores da nossa linha.
O que há dentro de um módulo de display de papel eletrônico
Um módulo de display de papel eletrônico é a unidade de exibição completa que vai dentro de uma etiqueta: tudo, exceto a placa de rádio, a bateria e a carcaça. Cada camada afeta o que o cliente vê.
| Camada | O que faz | O que decide na etiqueta |
|---|
| Filme de tinta eletrônica | Milhões de microcélulas ou microcápsulas com partículas de pigmento carregadas pretas, brancas e coloridas | Contraste, saturação de cor, ângulo de visão, faixa de temperatura |
| Backplane TFT | Uma matriz de transistores de filme fino que aplica tensão a cada pixel | Resolução, nitidez de textos pequenos e códigos de barras, uniformidade |
| Chip driver | Converte os dados da imagem nas tensões de cada pixel | Comportamento de atualização, consumo, suporte a atualização parcial |
| Circuito flexível (FPC) | Conecta o painel à placa da etiqueta | Confiabilidade mecânica na montagem e no uso |
| Forma de onda | A sequência de tensões que move as partículas, ajustada para cada temperatura | Precisão de cor, imagem fantasma, tempo de atualização, desempenho em baixa temperatura |
Duas etiquetas podem parecer idênticas na ficha técnica e se comportar de forma muito diferente na prateleira. A diferença costuma estar no módulo: uma forma de onda bem ajustada dá vermelhos e amarelos limpos sem imagem fantasma, e um bom backplane mantém textos pequenos e códigos de barras nítidos. São coisas que um fabricante de etiquetas não consegue corrigir depois; por isso escolhemos primeiro o módulo.
Tipos de cor em resumo
Todos os módulos dos nossos dois fabricantes usam filme de tinta eletrônica E Ink. Valores típicos das fichas técnicas dos nossos fabricantes de módulos:
| Tipo | Cores | Atualização completa | Temperatura de operação | Ideal para |
|---|
| Preto e branco | Preto, branco | Cerca de 3 s; suporta atualização parcial | 0 a 50 °C | Mudanças de preço frequentes, atualizações mais rápidas |
| Preto e branco, congelados | Preto, branco | Mais longa em baixa temperatura | A partir de −25 °C | Freezers de congelados, câmaras frias |
| Três cores | Preto, branco, vermelho | Cerca de 20 s | 0 a 40 °C | Promoções destacadas em vermelho |
| Quatro cores | Preto, branco, vermelho, amarelo | Cerca de 20 s | 0 a 40 °C | Promoções e preços de sócio em vermelho ou amarelo |
| Cores completas | Preto, branco, vermelho, amarelo, verde, azul | Cerca de 20 s | 0 a 50 °C | Sinalização grande, imagens e marca |

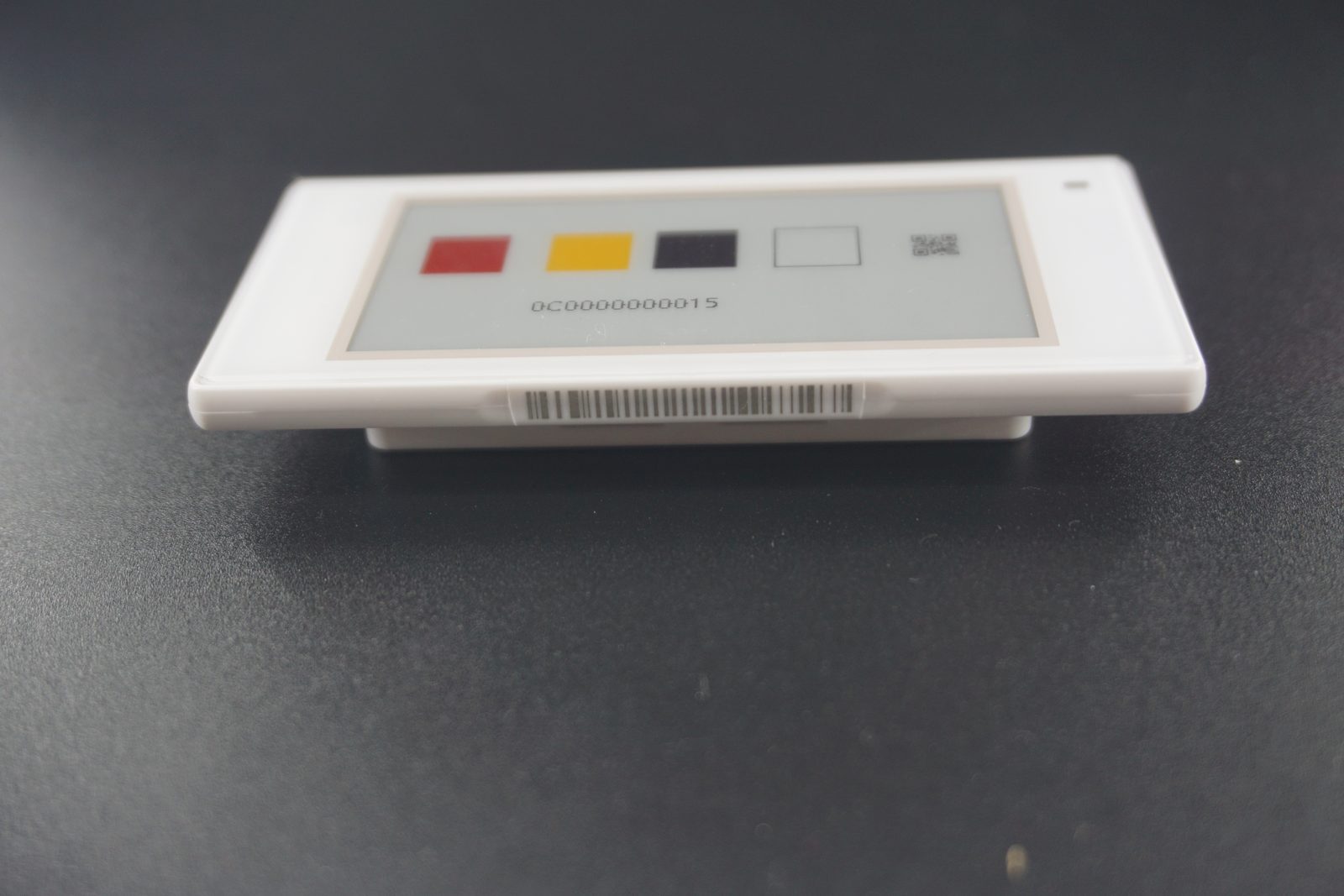

O papel eletrônico de quatro cores mantém as cores legíveis em ângulos amplos e não precisa de energia para manter a imagem.
Etiquetas coloridas atualizam mais devagar que as preto e branco porque as partículas coloridas precisam de uma sequência de acionamento mais longa. Para a maioria das lojas isso não é uma limitação: os preços mudam poucas vezes por dia e a atualização acontece em segundo plano.
Módulos para congelados, grande formato e cores completas
- Módulos para congelados usam tinta e forma de onda de baixa temperatura para que a etiqueta continue atualizando em freezers de congelados. As nossas etiquetas para congelados são especificadas de −25 a +30 °C; veja etiquetas para congelados.
- Módulos de grande formato, de 7,5" a 13,3" e acima, são usados em placas de corredor, painéis de promoção e placas de porta; veja sinalização de papel eletrônico.
- Módulos de cores completas (13,3" a 31,5") exibem imagens e cores de marca em sinalização sem nenhuma retroiluminação.
Nossos dois fabricantes de módulos
Compramos os módulos de display de dois fabricantes especializados em módulos de papel eletrônico. Ambos fazem parte de grupos de capital aberto, ambos trabalham com filme de tinta eletrônica E Ink e ambos cobrem os tamanhos de etiqueta das nossas próprias séries. Os números abaixo vêm dos materiais publicados por eles.
| Fabricante de módulos em Jiangxi | Fabricante de módulos em Dalian e Zhejiang |
|---|
| Fundação | 2015 | 2005 |
| Pessoas | Cerca de 1.050 funcionários, 183 em P&D | Cerca de 1.600 funcionários; três centros de P&D |
| Produção | Remessas anuais que cresceram para cerca de 44 milhões de módulos | 4 bases de produção, 23 linhas, cerca de 11,7 milhões de módulos por mês |
| Linha | De 1" a 42": preto e branco, três cores, quatro cores, coloridos, flexíveis e totalmente laminados | De 0,97" a 31,5": preto e branco (padrão e congelados), três cores, quatro cores, cores completas, flexíveis e displays de segmentos |
| Tecnologia | Definição própria de backplane TFT e chip driver, equipe interna de formas de onda; 107 patentes | Equipe dedicada ao ajuste de formas de onda; 88 patentes concedidas |
| Certificações | ISO 9001, ISO 14001, ISO 45001, QC 080000; fábrica verde nacional; campeã nacional de fabricação em seu produto | ISO 9001, IATF 16949 (qualidade automotiva) |

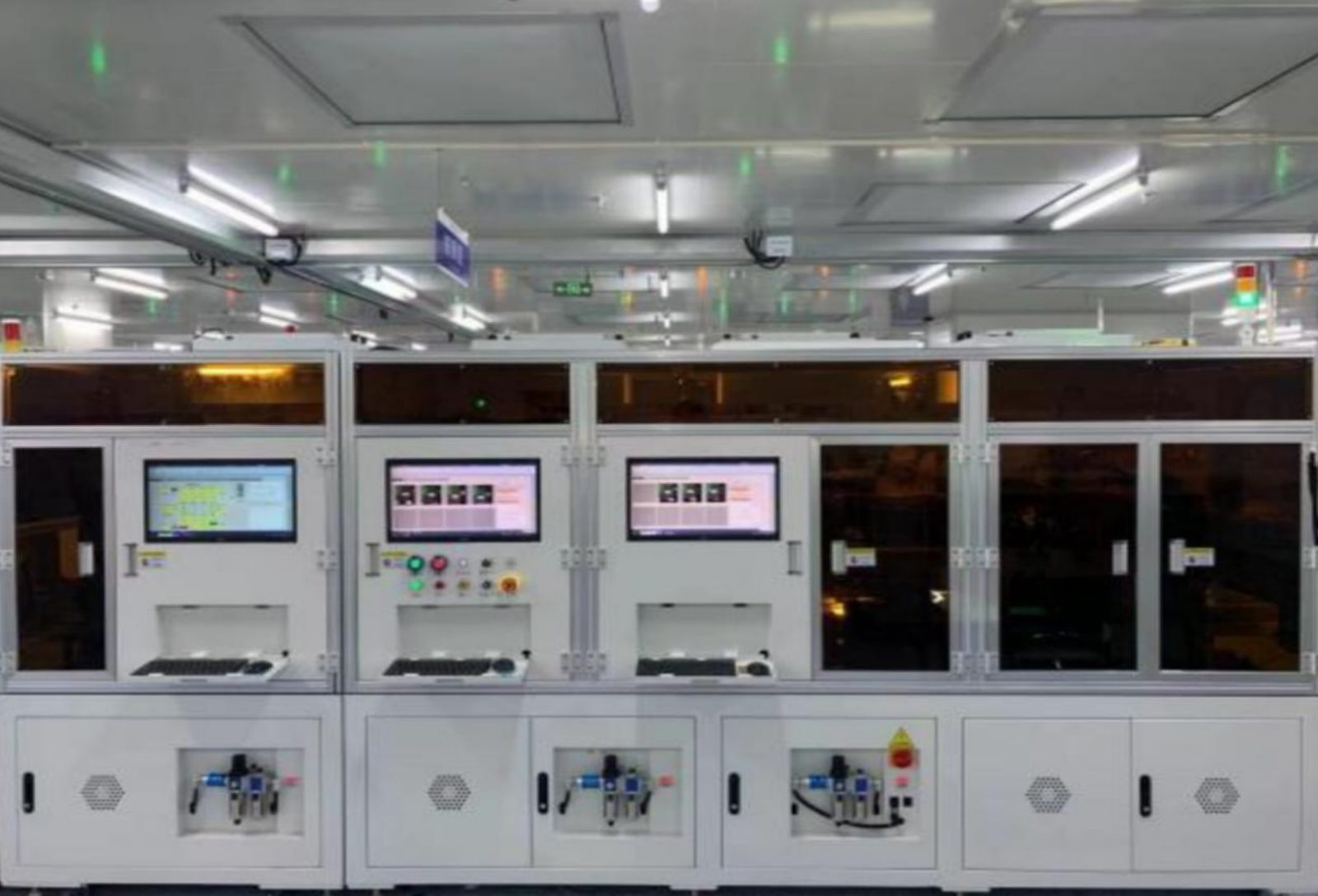

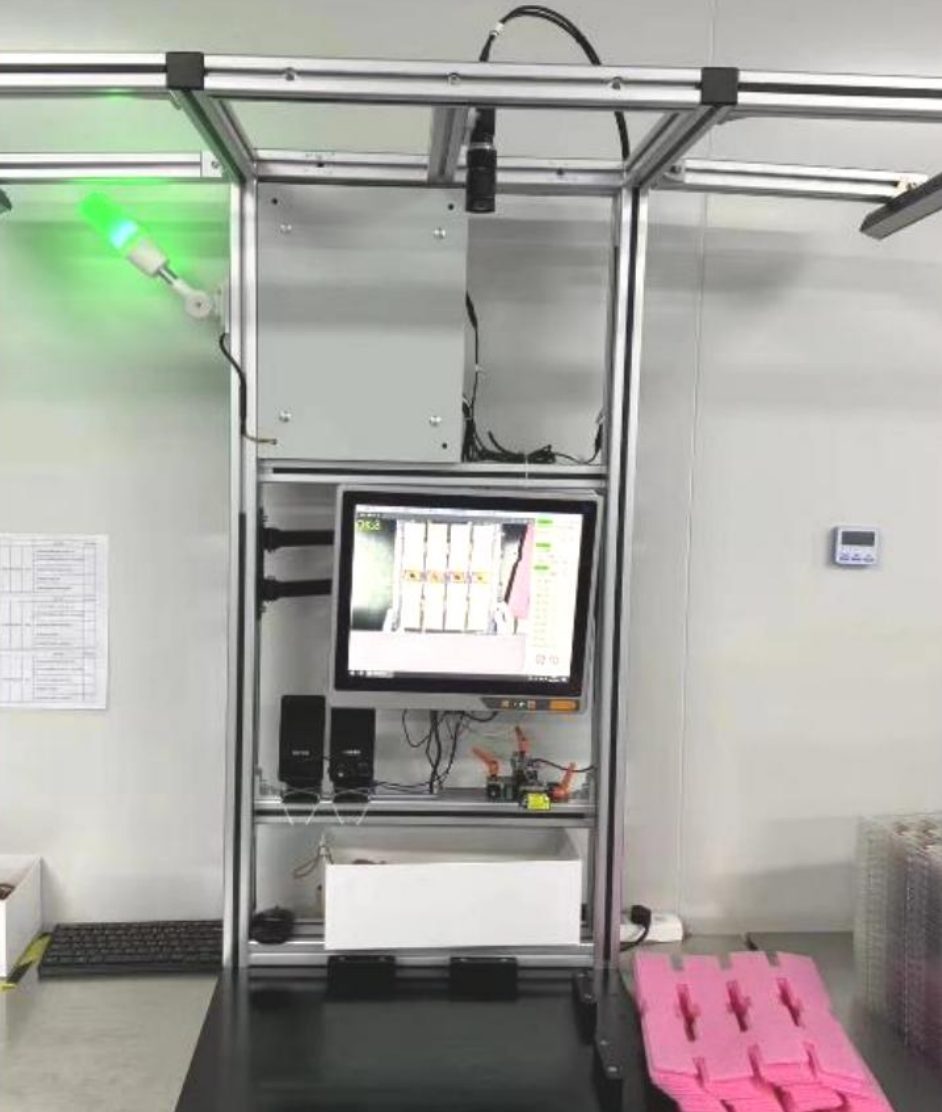

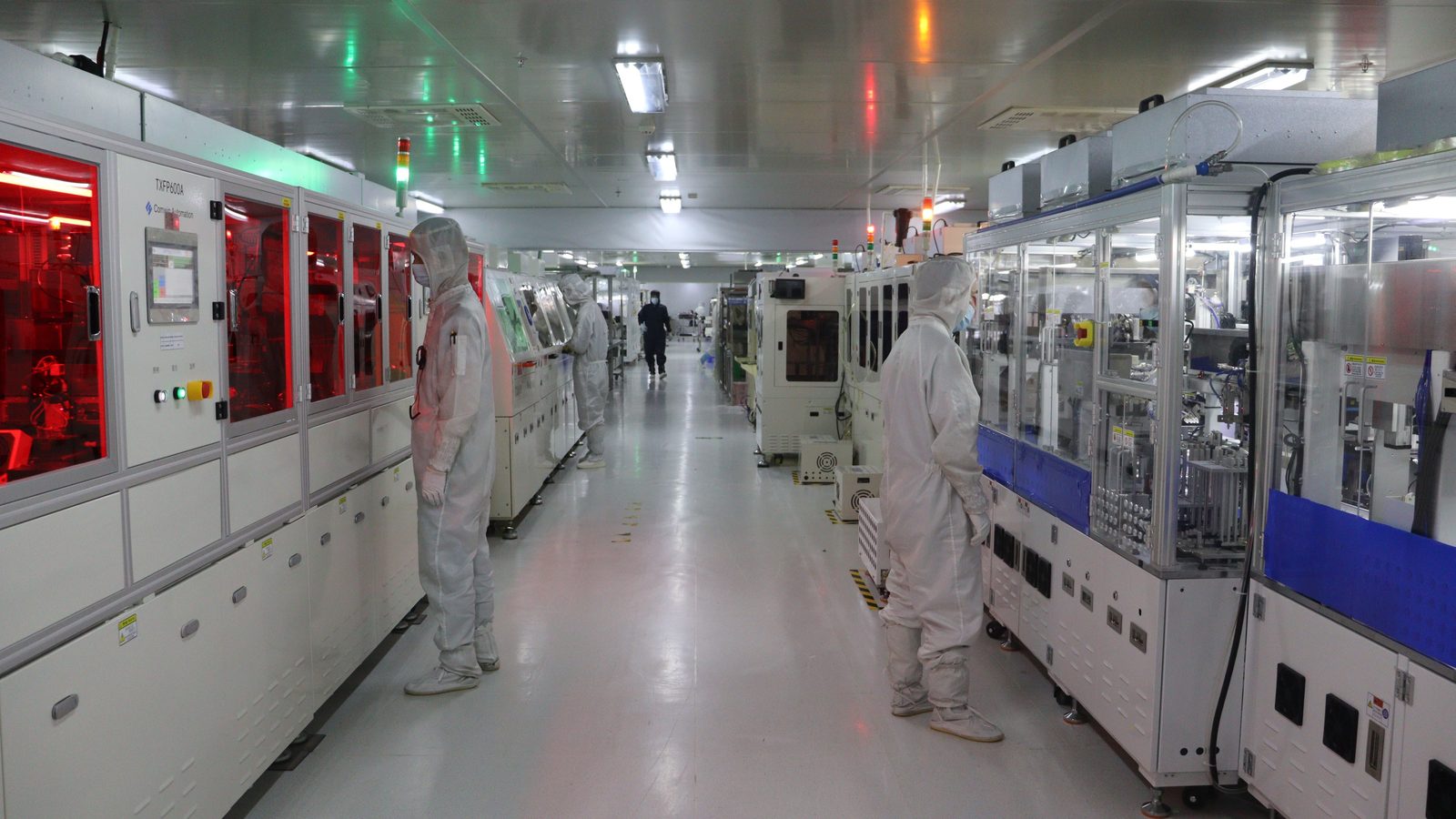

Inspeção óptica automatizada, verificação por câmera na embalagem e uma linha em sala limpa nos nossos fabricantes de módulos.
Por que cada módulo tem fornecimento duplo
- Segurança de fornecimento. Cada um dos nossos tamanhos principais é homologado com os dois fabricantes; se um tiver falta ou prazo longo, o outro pode fornecer.
- Capacidade. Juntos, os dois produzem bem mais de 10 milhões de módulos por mês, então o fornecimento de módulos nunca é o gargalo de um pedido grande.
- Qualidade consistente. Um módulo só é aprovado quando passa pelas mesmas verificações na nossa etiqueta, venha de qual fabricante vier.
- Acesso a novas tecnologias. Os dois desenvolvem novos módulos coloridos, de baixa temperatura e de grande formato, que avaliamos assim que chegam à produção.
Como verificamos os módulos de display
Os módulos são verificados em quatro pontos, antes e depois de entrarem em uma etiqueta:
| Verificação | O que procuramos |
|---|
| Amostragem de recebimento | Cada entrega de módulos é amostrada quanto a aparência, dimensões, estado do conector e identificação, conforme a ficha técnica. |
| Ligado na etiqueta | O módulo é acionado em uma etiqueta acabada: atualização completa, padrões de teste de cor, textos pequenos e códigos de barras, e atualização parcial quando suportada. |
| Teste em baixa temperatura | As etiquetas são atualizadas em baixa temperatura, e os modelos para congelados em condições de congelamento, para confirmar que a forma de onda funciona em toda a faixa especificada. |
| Envelhecimento | Etiquetas amostradas passam por ciclos repetidos de atualização ao longo do tempo para detectar falhas precoces, imagem fantasma ou desvio de cor. |
Essas verificações se somam aos testes de linha descritos em testes e qualidade; a montagem da etiqueta em si é descrita em SMT e montagem e fábricas parceiras.
Perguntas frequentes
As suas etiquetas usam displays E Ink?
Sim. Os módulos de display das nossas etiquetas Classic, Lite, Slim e Rock são feitos por dois fabricantes especializados em módulos e usam filme de tinta eletrônica E Ink.
Qual é a diferença entre etiquetas de três e de quatro cores?
As de três cores exibem preto, branco e vermelho; as de quatro cores acrescentam o amarelo. Ambas atualizam em cerca de 20 segundos e funcionam de 0 a 40 °C; a de quatro cores oferece uma segunda cor de destaque para promoções ou preços de sócio.
Até que temperatura uma etiqueta para congelados funciona?
As nossas etiquetas para congelados são especificadas de −25 a +30 °C. Elas usam um módulo e uma forma de onda de baixa temperatura projetados para freezers de congelados.
Quanto tempo dura um display de papel eletrônico?
O display em si costuma durar mais que a bateria: os nossos fabricantes de módulos indicam de 7 a 10 anos de uso normal para módulos padrão preto e branco e de 5 a 7 anos para módulos coloridos. A duração da bateria está em cada página de produto.
Podemos especificar o módulo ou o tipo de cor?
Sim. Informe o tamanho, o tipo de cor e a faixa de temperatura de que precisa; para projetos com requisitos especiais, podemos recomendar um módulo e testá-lo antes em uma etiqueta de amostra.
Comparando displays? Peça amostras em preto e branco, três cores e quatro cores e veja a diferença na sua própria prateleira — ou comece com um
kit de demonstração ESL.
